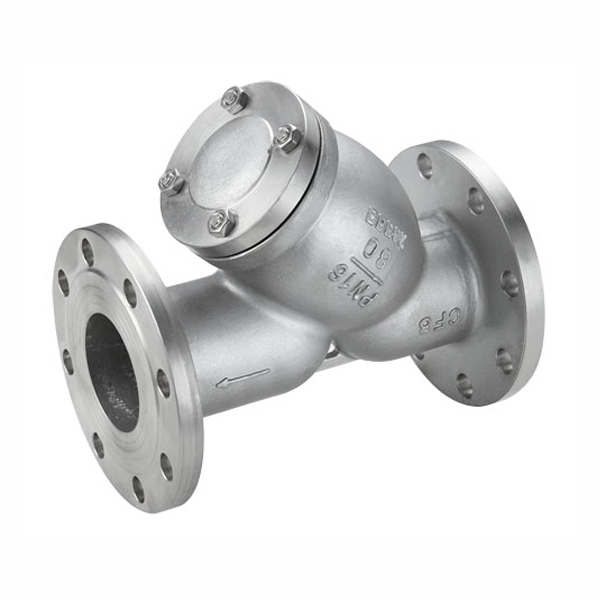

美标Y型过滤器

简要描述：美标Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。特点通流快速，故压力损失小，抗污性强，排渣方便。标准1、设计与制造符合MF

基础信息

产品分类

过滤阀

厂商性质

私有

发布时间

2019-06-16

浏览次数

166

过滤阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

美标Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。
特点
通流快速，故压力损失小，抗污性强，排渣方便。
标准
1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。

主要性能参数

磅级		150Lb	300Lb	600
试验压力	壳体试验	3.0MPa	6.5MPa	15MPa
适用温度		-29～425℃
适用介质		水、油、天然气

主要零件材料

零件名称	材料
阀体	碳钢、不锈钢、黄铜
滤网盖	碳钢、不锈钢、黄铜
滤芯网	不锈钢
密封件材质	柔性石墨、聚四氟乙烯

主要外形尺寸

口径(in)	ANSI法兰连接			螺纹连接	B	C	滤网面积cm2
	150LB	300LB	600LB	螺纹连接
	A	A	A	A
1/2"	127	127	130	75	70	110	27
3/4"	145	150	150	80	80	130	43
1"	154	160	160	90	90	150	73
11/4"	180	180	200	110	130	235	135
11/2"	200	210	230	120	147	260	164
2"	230	240	250	140	180	320	251
21/2"	290	290		210	200	325	327
3"	310	310			205	330	361
4"	315	351			255	405	545
5"	410	401			315	510	843
6"	473	478			345	560	1117
8"	593	600			440	710	1909
10"	730	730			503	760	2010
