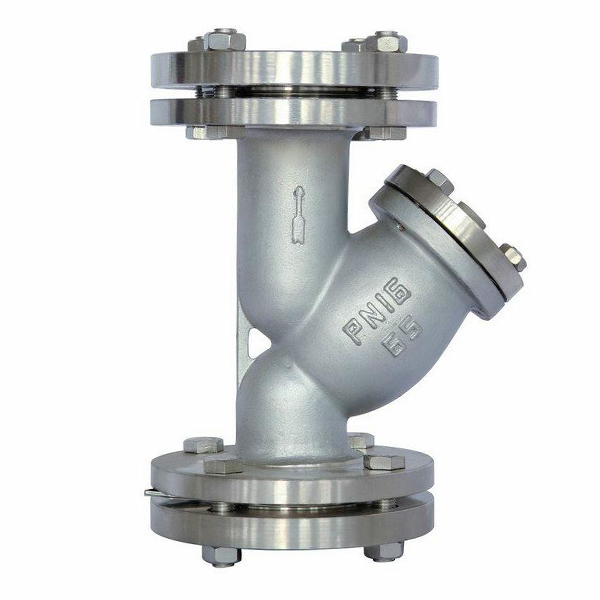

产品名称： |
Y型过滤器 |
| |
产品分类： |
过滤阀 |
|
声明：本文中Y型过滤器文字、数据、图片均只适用于参考，Y型过滤器产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。 |
| |
提供全套工程阀门解决方案，Y型过滤器售前、售中、售后服务。 |
| |
咨询电话：020-38474977 坚固阀门销售部 |
|
| 订购需知请提供以下参数 |
①产品名称与型号
②提供Y型过滤器口径与使用介质、使用温度
③Y型过滤器是否带附件以便我们的为您正确选型。
二、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工程师为您提供支持。
如有还有疑问.请致电给我们,我们定会尽心尽力为您提供服务 |
|
Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。 主要技术参数 壳体材质 | 黄铜 | 碳钢 | 不锈钢 | 公称通径 | 15～500mm | 滤框滤网材质 | 不锈钢 | 密封件材质 | 耐油石棉、丁腈橡胶、聚四氟乙烯 | 工作温度（℃） | -30~380 | -80~425 | -80~450 | 公称压力（MPa） | 1.6~10（150Lb~600Lb） | 过滤精度（目/in） | 10~300 |
拉杆伸缩过滤器 1.阀体 2. 滤芯网 3.密封件 4.滤网盖 主要外形尺寸 DN | "英寸 | L | H | H1 | 拉杆伸缩过滤器 | 参考重量kg | 15 | 1/2 | 125 | 70 | 150 | L | H | 2 | 20 | 3/4 | 145 | 70 | 150 |
|
| 3 | 25 | 1 | 160 | 80 | 160 |
|
| 3.8 | 32 | 1 1/4 | 180 | 90 | 180 |
|
| 6 | 40 | 1 1/2 | 200 | 100 | 240 |
|
| 7.2 | 50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 | 65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 | 80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 | 100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 | 125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 | 150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 | 200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 | 250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 | 300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 | 350 | 14 | 700 | 640 | 1150 |
|
| 312 | 400 | 16 | 800 | 700 | 1360 |
|
| 500 | 450 | 18 | 850 | 790 | 1480 |
|
| 700 | 500 | 20 | 900 | 875 | 1650 |
|
| 900 |
|
