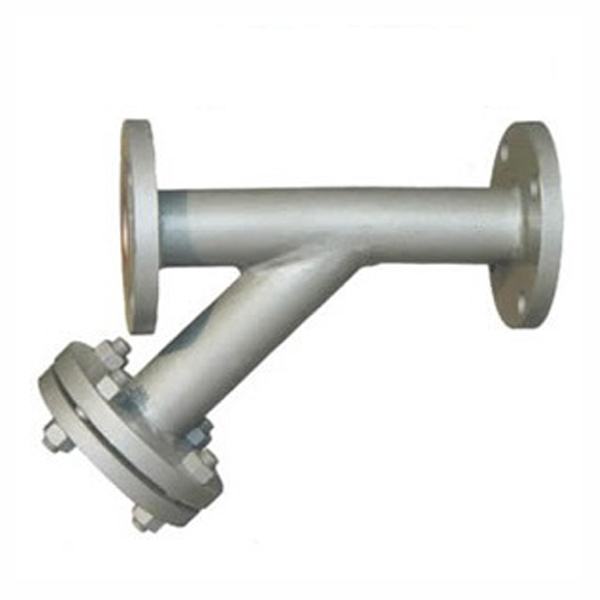

YG管道过滤器

简要描述：YG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。特点通流快速，故压力损失小,抗污性强，排渣方便。有锥管螺纹承插焊式、法兰式。主要性能参数公称压力PN(MPa)工作温度℃滤网目数适用介质2.0 150LB30020～150蒸汽、空气、水、油5.0 300LB42520～150主要零件材料零件名称材料阀体碳钢、不锈钢滤

基础信息

产品分类

过滤阀

厂商性质

私有

发布时间

2019-06-16

浏览次数

142

过滤阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

YG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。

特点
通流快速，故压力损失小,抗污性强，排渣方便。有锥管螺纹承插焊式、法兰式。

主要性能参数

公称压力 PN(MPa)	工作温度℃	滤网目数	适用介质
2.0 150LB	300	20～150	蒸汽、空气、水、油
5.0 300LB	425	20～150	蒸汽、空气、水、油

主要零件材料

零件名称	材料
阀体	碳钢、不锈钢
滤网盖	碳钢、不锈钢
滤芯网	不锈钢
垫片	柔性石墨

主要外形尺寸

公称压力 (MPa)	连接方式	公称通径 DN	外形尺寸mm			公称压力 (MPa)	连接方式	公称通径 DN	外形尺寸mm			W（in）
公称压力 (MPa)	连接方式	公称通径 DN	L1	L2	C	公称压力 (MPa)	连接方式	公称通径 DN	L1	L2	C	W（in）
PN-2.0	锥管螺纹承插焊	15	130	250	160	PN-2.0	法兰	15	260	280	177	RC3/8"
		20	130	250	165			20	280	308	196
		25	140	250	170			25	290	322	208
		32	160	300	195			32	310	353	227
		40	170	300	200			40	320	367	238
		50	180	320	215			50	300	339	240	RC1/2"
		65	65	340	382			274
		80	80	380	438			307
PN-5.0	锥管螺纹承插焊	15	130	250	169	PN-5.0	法兰	15	260	280	181	RC3/8"
		20	130	250	179			20	280	308	205
		25	140	250	182			25	290	322	215
		32	160	300	209			32	310	353	234
		40	170	300	217			40	320	354	250
		50	190	320	230			50	350	396	254	RC1/2"
		65	65	370	438			286
		80	80	400	523			317
