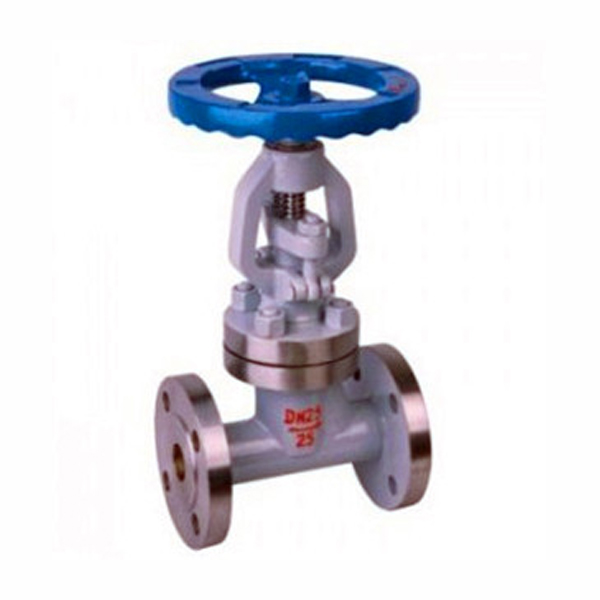

当前位置： 首页 > TVT塘沽止回阀 > J41H法兰锻钢截止阀
简要描述：J41H法兰锻钢截止阀原理：J41H锻钢截止阀结构设计为阀瓣沿阀座中心线移动的一种阀门，其阀杆启闭行程短，适合切断使用。锻钢截止阀主要有启闭时间短、制造维修方便、密封摩擦小、性能稳定、使用用寿命长等特点。J41H法兰锻钢截止阀盖形式：
J41H法兰锻钢截止阀原理：
J41H锻钢截止阀结构设计为阀瓣沿阀座中心线移动的一种阀门，其阀杆启闭行程短，适合切断使用。锻钢截止阀主要有启闭时间短、制造维修方便、密封摩擦小、性能稳定、使用用寿命长等特点。
J41H法兰锻钢截止阀盖形式：
锻钢截止阀阀盖设计形式有三种。一是螺栓式阀盖式，阀体与阀盖用螺栓螺母连接，缠绕式垫片密封。二是焊接式阀盖，阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。三是压力自紧式阀盖，阀体与阀盖用螺纹连接，内压自密封环密封。台臣公司可根据用户的实际使用要求加工而定做。
J41H法兰锻钢截止阀标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | ||||
Type A105 | Type F22 | Type F304(L) | Type F316(L) | |||||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | |||
2 | 垫片 | Corrugated SS+graphite | SS+PTFE | |||||
3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||
4 | 圆柱销 | A276 420 | A276 304 | |||||
5 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | ||||
6 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||
7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | |||
8 | 阀杆螺母 | A276 410 | ||||||
9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | |||
10 | 铭牌 | SS | ||||||
11 | 手轮 | A197 | ||||||
12 | 填料压板 | A216 WCB | A351 CF8 | |||||
13 | 填料 | Flexible Graphite | PTFE | |||||
14 | 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) | |||
15 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) | |||
16 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | |||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |||||
适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | |||||
