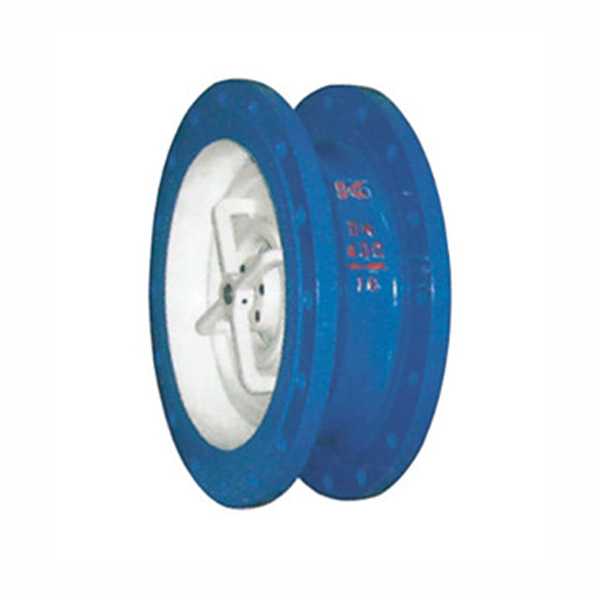

CVKR大口径静音式止回阀

简要描述：CVKR大口径静音式止回阀采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附近有导流体的设计能保证*小的压力损失。静音式止回阀安装于水泵出水口处，可在水流倒前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。CVKR大口径静音式

基础信息

产品分类

TVT塘沽止回阀

厂商性质

私有

发布时间

2019-06-16

浏览次数

168

TVT塘沽止回阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

CVKR大口径静音式止回阀采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附近有导流体的设计能保证*小的压力损失。静音式止回阀安装于水泵出水口处，可在水流倒前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。

CVKR大口径静音式止回阀技术参数

公称通径	DN50-600MM
公称压力	1.0-1.6-2.5MPa
工作温度	-10°C-80°C
密封试验	1.1倍公称压力
壳体试验	1.5倍公称压力

CVKR大口径静音式止回阀材质说明

序号	零件名称	材质
1	阀体	GG25
2	阀盘	QA19-4
3	轴承	QA19-4
4	弹簧	GUS316
5	导流体	GG25
6	阀座	QA19

CVKR大口径静音式止回阀主要外形尺寸

型号	公称通径	D1		D2		D3		N-φD		L
型号	公称通径	1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa	L
CVKR-300	DN300	370		400	410	460		12-13	12-28	181
CVKR-350	DN350	429		460	470	520		16-23	16-28	184
CVKR-400	DN400	480		515	525	580		16-28	16-31	191
CVKR-450	DN450	530		565	585	640		20-28	20-31	203
CVKR-500	DN500	582		620	650	715		20-28	20-34	219
CVKR-600	DN600	682		725	770	810	840	20-31	20-37	222
CVKR-700	DN700	794		840	840	895	910	24-31	24-37	280
CVKR-800	DN800	901		950	950	1015	1025	24-34	24-40	356
CVKR-900	DN900	1001		1050	1050	1125	1125	28-40	28-40	368
CVKR-1000	DN100	1112		1160	1170/DIV>	1230	1255	28-43	28-43	432
CVKR-1200	DN120	1328		1380	1390	1455	1485	32-49	32-49	524
