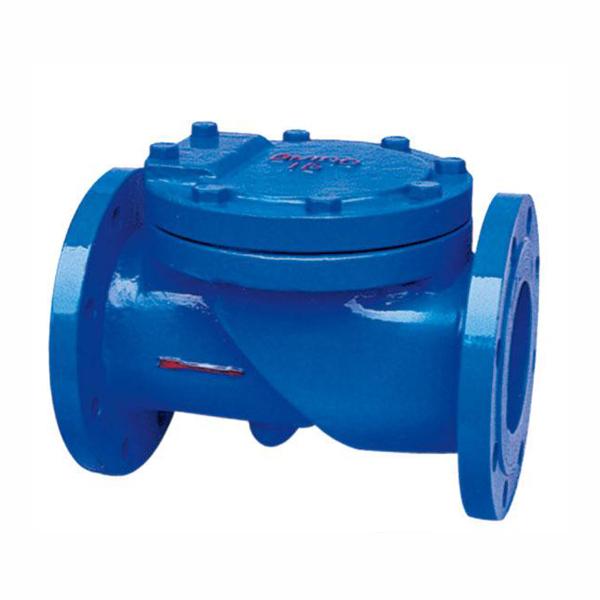

H44X（SFCV）橡胶瓣止回阀

简要描述：一、产品概述H44X（SFCV）橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害

基础信息

产品分类

TVT塘沽止回阀

厂商性质

私有

发布时间

2019-06-16

浏览次数

166

TVT塘沽止回阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

一、产品概述

H44X（SFCV）橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。

二、H44X（SFCV）橡胶瓣止回阀主要技术参数

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)	1.5	2.4
密封试验压力(Mpa)	1.1	1.76
适用温度℃	<80
适用介质	清水、油品

法兰标准：GB/T 17241.6 GB/T 9113

试验标准：GB/T 13927 AP 1598

三、H44X（SFCV）橡胶瓣止回阀主要零部件材料

零件名称	阀体	阀盖	阀瓣
材料	铸铁	铸铁	钢材+强化尼龙布

四、H44X（SFCV）橡胶瓣止回阀主要外形连接尺寸　　　　　　　　　单位：mm

公称通径(DN)	L	H
40	165	180
50	200	190
65	215	210
80	240	230
100	290	250
125	330	280
150	355	315
200	500	370
250	620	430
300	700	475
350	785	550
400	915	600
