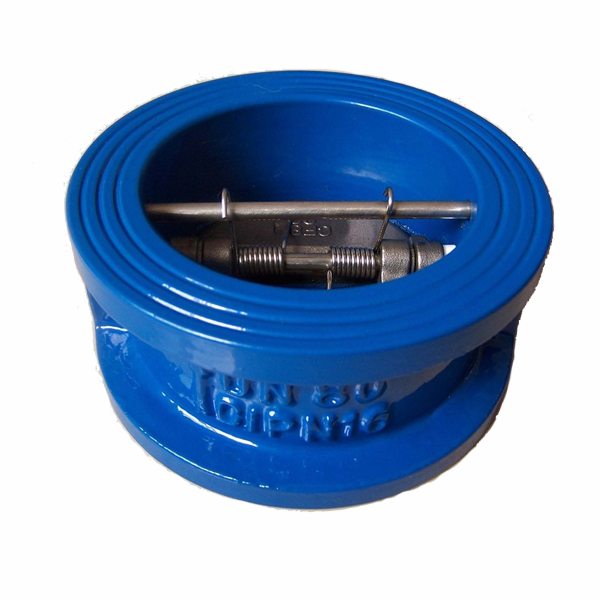

H76X对夹蝶式双瓣止回阀

简要描述：H76X对夹蝶式双瓣止回阀用途：该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所*为适用。H76X对夹蝶式双瓣止回阀结构优势及特点:H76X对夹式回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。

基础信息

产品分类

TVT塘沽止回阀

厂商性质

私有

发布时间

2019-06-16

浏览次数

203

TVT塘沽止回阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

H76X对夹蝶式双瓣止回阀用途：该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所*为适用。

H76X对夹蝶式双瓣止回阀结构优势及特点:H76X对夹式回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。

H76X对夹蝶式双瓣止回阀主要零件材料：

零件名称	材料
阀体	灰铸铁、铸钢
蝶板	球墨铸铁、不锈钢
阀杆	不锈钢、碳素钢
阀座密封圈	丁腈橡胶

H76X对夹蝶式双瓣止回阀性能规范：

型号

公称压力 PN(MPa)

强度试验压力(MPa)

密封试验压力(MPa)

适用温度

适用介质

H76X-10

1.0

1.5

1.1

≤80℃

清水

污水

H76X-16

1.6

2.4

1.76

H76X对夹蝶式双瓣止回阀主要外形尺寸：

公称通径	L	H	D
DN(mm)	1.0MPa	1.6MPa	1.0MPa	1.6MPa
50	43	60	105	105
65	49	76	124	124
80	64	89	142	152
100	64	110	162	162
125	70	141	192	192
150	76	168	218	218
200	89	219	272	273
250	114	273	328	328
300	114	324	378	384
350	127	356	438	444
400	140	418	489	495
450	152	457	540	555
500	152	526	594	616
600	178	626	695	734
700	229	672	810	804
800	241	778	916	910
900	241	878	1016	1010
1000	300	914	1124	1128
