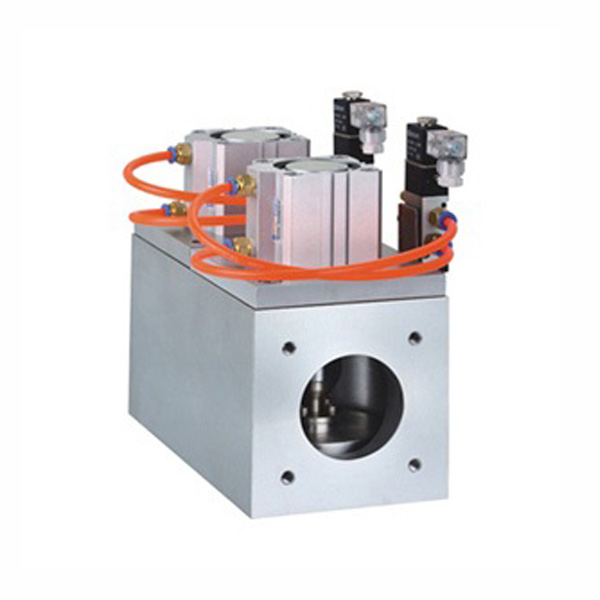

GDQ-JS气动高真空挡板阀

简要描述：GQ-JS三通式气动高真空挡板阀是以压缩空气为动力，通过控制气动元件来改变气路方向，双路接口，气缸驱动使挡板阀作启闭运动，用于接通或切断真空管路中的气流。GQ-JS三通式气动高真空挡板阀适用的工作介质为空气或非腐蚀性气体。主要技术性能适用范围(Pa)105～1.3x10-4阀门漏率(Pa.L/S)≤1.3x10-5介质温度（℃）-25～+80（密

基础信息

产品分类

TVT塘沽真空阀

厂商性质

私有

发布时间

2019-06-16

浏览次数

170

TVT塘沽真空阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

GQ-JS三通式气动高真空挡板阀是以压缩空气为动力，通过控制气动元件来改变气路方向，双路接口，气缸驱动使挡板阀作启闭运动，用于接通或切断真空管路中的气流。
GQ-JS三通式气动高真空挡板阀适用的工作介质为空气或非腐蚀性气体。

主要技术性能

适用范围(Pa)	105～1.3x10-4
阀门漏率(Pa.L/S)	≤1.3x10-5
介质温度（℃）	-25～+80（密封材料为腈橡胶） -30～+150（密封材料为氟橡胶）
气源压力（MPa）	0.4～0.8
安装位置	任意
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24；DC24V等
信号反馈	标准出厂：不带反馈信号特殊指定：磁性开关DC/AC5～240V
法兰标准	GB/T6070

主要外形连接尺寸

型号	通径(DN)	ΦD	ΦB	H	B	A/F	n/d
GDQ-JS50	50	90	200	199	100	55/50	4-M8
GDQ-JS63	63	110	245	199	120	62/62	4-M8
