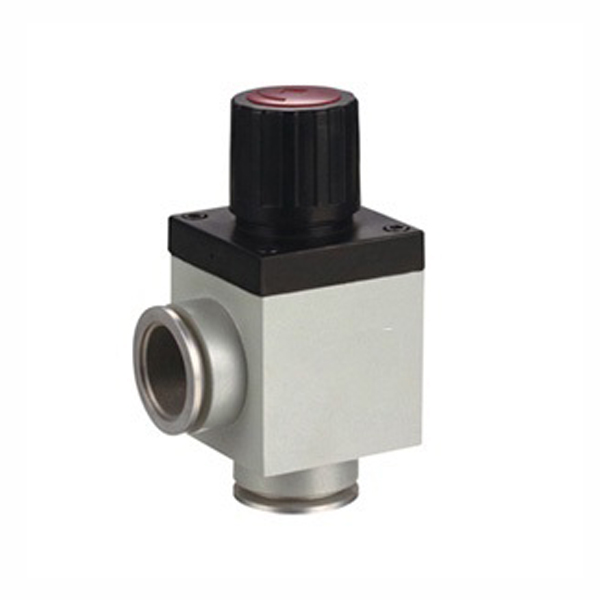

GD-J(b) 手动高真空挡板阀

简要描述：GD-J(b) 型系列手动高真空挡板阀(又称角阀)是真空系统中的重要元件之一，该阀传动部件采用螺纹结构，依靠人手旋转手轮、启闭阀板。GD-J(b) 型系列手动高真空挡板阀适用介质为空气及非腐蚀性气体。主要技术性能适用范围(Pa)2x105～1.3x10-6阀门漏率(Pa.L/S)≤1.3x10-7适用温度（℃）-25～+40法兰标准GB4982安装位置任意主要外

基础信息

产品分类

TVT塘沽真空阀

厂商性质

私有

发布时间

2019-06-16

浏览次数

160

TVT塘沽真空阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

GD-J(b) 型系列手动高真空挡板阀(又称角阀)是真空系统中的重要元件之一，该阀传动部件采用螺纹结构，依靠人手旋转手轮、启闭阀板。
GD-J(b) 型系列手动高真空挡板阀适用介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)	2x105～1.3x10-6
阀门漏率(Pa.L/S)	≤1.3x10-7
适用温度（℃）	-25～+40
法兰标准	GB4982
安装位置	任意

主要外形连接尺寸

型号	通径(DN)	ΦD	ΦB	ΦW	H	A	bxb
GD-J10(b)/KF	10	30	12.2	36	116	40	37x37
GD-J16(b)/KF	16	30	17.2	36	116	40	37x37
GD-J25(b)/KF	25	40	26.2	50	144	50	61x61
GD-J40(b)/KF	40	55	41.2	56	174	65	81x81
