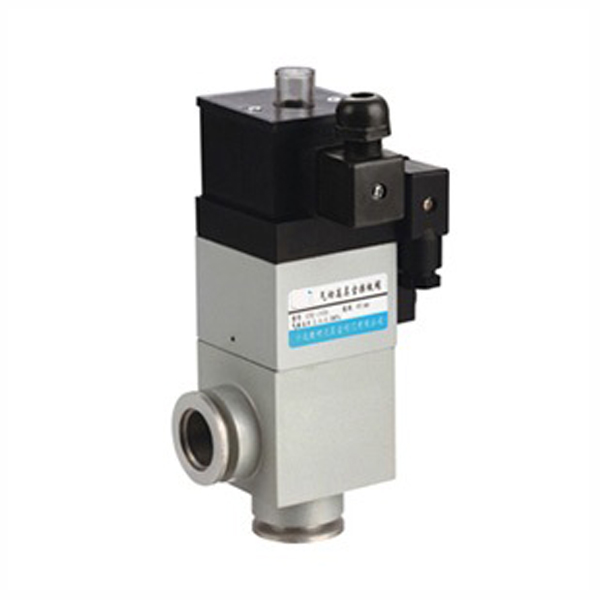

GDQ-J(b)电、气动高真空挡板阀

简要描述：GDQ-J(b)型系列电、气动高真空挡板阀(又称角阀)采用波纹管密封,以电信号作为阀门开关信号，依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，阀门将依靠弹簧自动关闭阀门，作为高真空管路中的启闭机构，本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化**阀门之一。GDQ-J(b)型系列电、气动高真

基础信息

产品分类

TVT塘沽真空阀

厂商性质

私有

发布时间

2019-06-16

浏览次数

154

TVT塘沽真空阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

GDQ-J(b)型系列电、气动高真空挡板阀(又称角阀)采用波纹管密封,以电信号作为阀门开关信号，依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，阀门将依靠弹簧自动关闭阀门，作为高真空管路中的启闭机构，本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化**阀门之一。
GDQ-J(b)型系列电、气动高真空挡板阀适用介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)	1x105～1.3x10-6
阀门漏率(Pa.L/S)	≤1.3x10-7
适用温度（℃）	-25～+40
气源压力（MPa）	0.4～0.6
法兰标准	GB4982
安装位置	任意
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：不带反馈信号特殊指定：微动开关

外形及连接尺寸

型号	通径(DN)	ΦD	ΦB	W	H	h	A	bxb
GDQ-J10(b)/KF	10	30	12.2	76	170	146	40	36x36
GDQ-J16(b)/KF	16	30	17.2	76	170	146	40	36x36
GDQ-J25(b)/KF	25	40	26.2	95	200	165	50	61x61
GDQ-J40(b)/KF	40	55	41.2	112	232	186	65	80x80
