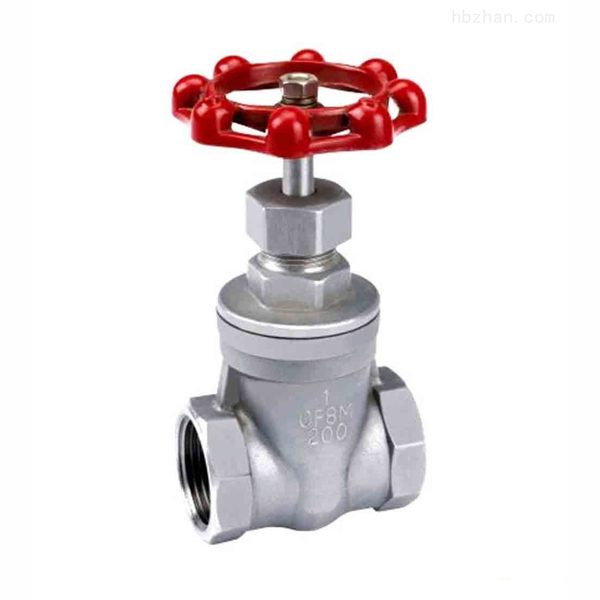

Z15W不锈钢内螺纹闸阀

简要描述：一、不锈钢内螺纹闸阀应用规范公称压力:1.6、2.5MPa适用温度范围:-20~232℃~350℃适用介质:水、油、气及某些腐蚀性液体(W.O.G)螺纹类型:G?NPT.BSPT.BSP.DIN259/2999二、不锈钢内螺纹闸阀主要零件材料序号NO.零件名称材质1阀体不锈钢CF8M/CF82闸板不锈钢CF8M/CF83阀杆不锈钢SS316/3044阀盖不锈钢CF8M/CF85填料聚四氟乙烯6止推

基础信息

产品分类

TVT塘沽闸阀

厂商性质

私有

发布时间

2019-06-15

浏览次数

165

TVT塘沽闸阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

一、不锈钢内螺纹闸阀应用规范

公称压力:1.6、2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G?NPT.BSPT.BSP.DIN259/2999

二、不锈钢内螺纹闸阀主要零件材料

序号NO.	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	闸板	不锈钢CF8M/CF8
3	阀杆	不锈钢SS316/304
4	阀盖	不锈钢CF8M/CF8
5	填料	聚四氟乙烯
6	止推垫片	不锈钢SS304
7	阀杆架	不锈钢SS316/SS304
8	填料	聚四氟乙烯PTFE
9	螺母	不锈钢SS304
10	填料压盖螺母	不锈钢SS316/SS304
11	手轮	铝合金
12	铭牌	铝
13	手轮垫片	不锈钢SS304
14	手轮螺母	不锈钢SS304

三、不锈钢内螺纹闸阀主要连接尺寸及重量

SIZE	1/2″	3/4″	1″	11/4″	11/2″	2″
A	15	20	25	32	38	50
H	90	97	108	120	146	163
L	55	60	65	75	85	95
D	70	70	80	80	90	100
