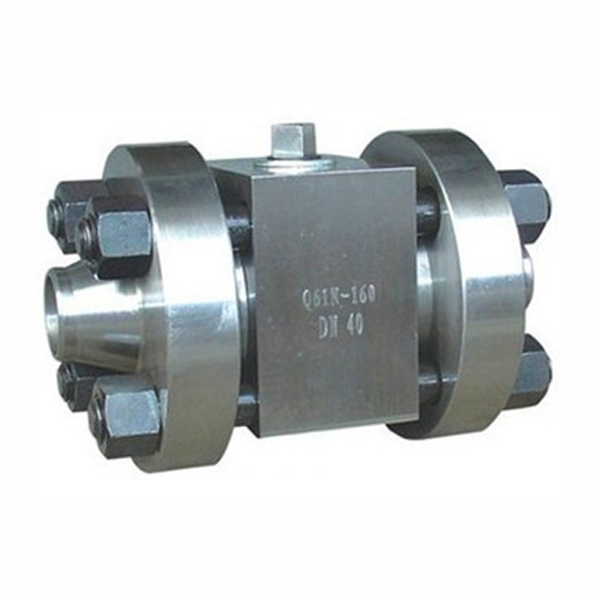

Q61Y高压对焊球阀概述：
Q61Y高压对焊球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。高压对焊球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀*适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。

Q61Y高压对焊球阀优点：
1、结构简单，相对体积小，重量轻，便于维修。
2、流体阻力小。
3、密封性能好。
4、不受安装方向的限制，介质的流向可任意。
5、无振动，噪声小。

Q61Y高压对焊球阀主要零件材料

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	尼龙	尼龙
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
O形圈	橡胶	橡胶
双头螺栓	35CrMoA	A193-B7

Q61Y高压对焊球阀主要性能规范

公称压力PN	16	32	MPa
强度试验压力PT	24	48	MPa
低压密封试验力	0.6			MPa
高压密封试验力	17.6	35.2	MPa
适用介质	水、油品、蒸汽
适用温度	-40～80℃

Q61Y高压对焊球阀主要连接尺寸

公称压力	公称通径	主要尺寸
		L		L1		D		D1			H			W		M		D2		b		Z-Φd
		法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	法兰		对焊	法兰
16.0	10	210	150	52	60	95	90	60	18	77		58	220		M24×2		18		20		3-18
	15	230	170	62	70	95	100	60	23	85		62	220		M24×2		20		20		3-18
	20	240	190	73	80	105	110	68	29	94		75	250		M33×2		28		20		3-18
	25	260	205	77	95	105	115	68	36	100		80	250		M33×2		28		22		3-18
	32	300	230	100	110	115	150	80	43	120		96	300		M42×2		38		24		4-18
	40		260	110	120	165	170	115	49	150		111	400		M52×2		48		30		6-26
	50	400	330	130	140	165	200	115	61	165		128	450		M64×3		58		32		6-26
	65	490	360	140	150	200	225	145	80	180		180	500		M80×3		74		40		6-29
	80	580	380	150	160	225	270	170	105	200		200	600		M100×3		94		50		6-33
	100	620	430	178	188	260	320	195	118	245		245	800		M125×4		115		60		6-36
