产品介绍

【产品说明】

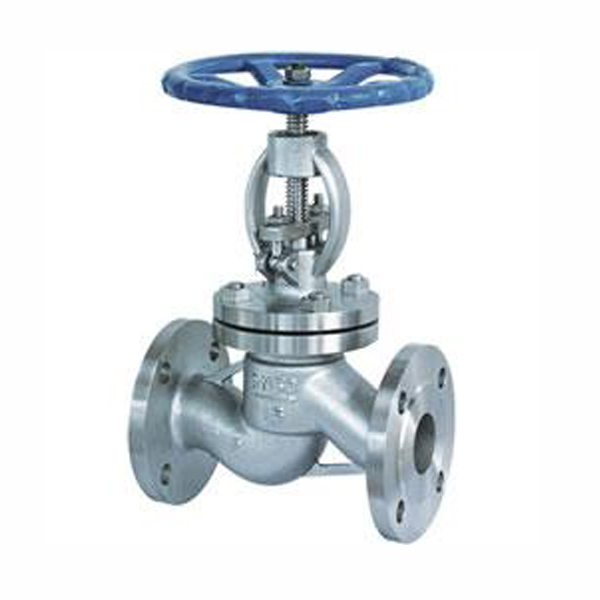

J41F 型 PN16 钢制截止阀：手动、法兰连接、直通式、阀座密封面材料为氟塑料、公称压力 PN16，阀体材料为碳素钢（J41F-16C）、 0Cr17Ni12Mo2 系不锈钢（J41F-16R/J41F-16R3）的截止阀。

【产品性能参数】

J41F 型 PN16 钢制截止阀主要性能参数
型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
J41F-16C	16	1.6	≤425	水、蒸汽、油品
J41F-16R			≤150
J41F-16R3

【产品零部件材料】

J41F 型 PN16 钢制截止阀零部件材料
型号	材料
	阀体、阀盖	阀杆	密封面	填料
J41F-16C	碳素钢	铬不锈钢	铁基合金	铁基合金
J41F-16R
J41F-16R3

【产品外形及结构尺寸】

J41F 型 PN16 钢制截止阀外形及结构尺寸 (mm)
DN	L	D	D1	D2	b	z×ød	H	D0	重量/KG
10	130	90	60	40	14	4×ø14	198	120	5
15	130	95	65	45	14	4×ø14	200	120	5.5
20	150	105	75	55	14	4×ø14	243	140	7.3
25	160	115	85	65	14	4×ø14	253	160	8
32	180	135	100	78	15	4×ø18	280	160	12
40	200	145	110	85	16	4×ø18	312	200	16
50	230	160	125	100	16	4×ø18	321	200	16
65	290	180	145	120	18	4×ø18	325	240	22
80	310	195	160	135	20	4×ø18	355	240	31
100	350	215	180	155	20	4×ø18	415	280	45
125	400	245	210	185	22	4×ø18	460	320	80
150	480	280	240	210	24	8×ø23	510	360	97
200	600	335	295	265	26	12×ø23	590	360	169
