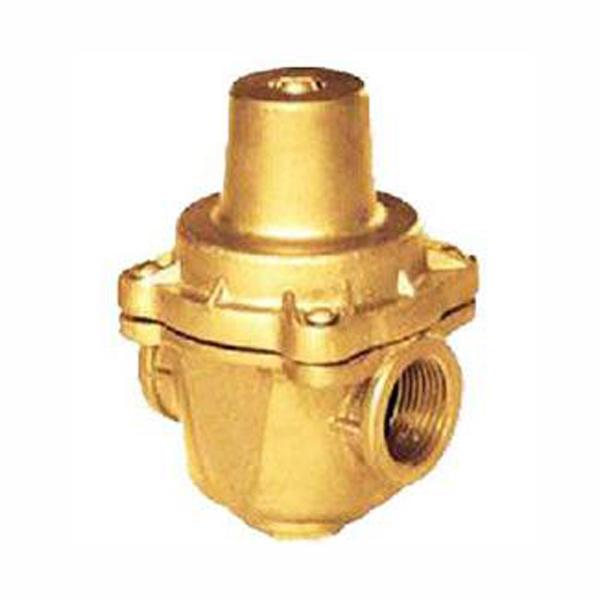

YZ11支管式减压阀

简要描述：产品简介：一、支管式减压阀结构特点和用途YZ11支管式减压阀支管式减压阀是直接作用式薄膜弹簧减压阀，是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。本产品

基础信息

产品分类

TVT塘沽减压阀

厂商性质

私有

发布时间

2019-06-16

浏览次数

160

TVT塘沽减压阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

产品简介：

一、支管式减压阀结构特点和用途
YZ11支管式减压阀支管式减压阀是直接作用式薄膜弹簧减压阀，是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。
本产品适当加大了膜片面积，提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。
二、支管式减压阀主要技术参数和性能指标

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)*	1.5	2.4
密封试验压力(Mpa)	1.0	1.6
*高进口压力(Mpa)	1.0	1.6
出口压力范围(Mpa)	0.05-0.55	0.05-0.8
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃

三、支管式减压阀主要零件材料

零件名称	零件材料
阀体	铜合金
阀盖	铜合金
阀瓣	铜合金
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn
调节螺栓	2Cr13

四、支管式减压阀流量系数(Cv)

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	1	2	3	5	8	14

五、支管式减压阀连接尺寸

DN	G	L	H		H
DN	G	L	P2*≤0.55MPa	P2*≤0.8MPa	H
15(1/2")	G1/2"	65	75	90	35
20(3/4")	G3-4"	75	85	100	35
25(1")	G1"	90	3	115	46
32(1-1/4")	G1-1/4"	105	130	150	55
40(1-1/2")	G1-1/2"	120	155	175	65
50(2")	G2"	140	175	195	75
