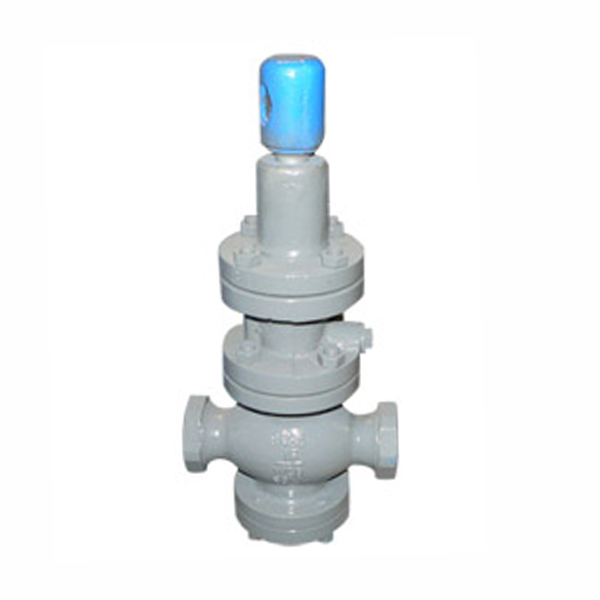

Y13H蒸汽减压阀

简要描述：Y13H蒸汽减压阀、Y13H内螺纹蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，

基础信息

产品分类

TVT塘沽减压阀

厂商性质

私有

发布时间

2019-06-16

浏览次数

158

TVT塘沽减压阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

Y13H蒸汽减压阀、Y13H内螺纹蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。

二、Y13H内螺纹蒸汽减压阀性能指标：

公称压力（MPa）	1.6	2.5
壳体试验压力（MPa）	2.4	3.75
密封试验压力（MPa）	1.6	2.5
*高进口压力（MPa）	1.6	2.5
出口压力范围（MPa）	0.1-1.0	0.1-1.6
压力特性偏差（MPa）	GB12246-1989
流量特性偏差（MPa）	GB12246-1989
*小压差（MPa）	0.15	0.15
渗漏量	GB12245-1989

*：壳体试验不包括膜片、阀盖。

三、Y13H内螺纹蒸汽减压阀主要零件材料：

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/25（镀硬铬）
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

四、Y13H内螺纹蒸汽减压阀流量系数（Cv）：

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

五、Y13H内螺纹蒸汽减压阀连接尺寸：

公称通径DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125
