阀门产品介绍
蝶式斜置密封多功能止回阀 蝶式斜置密封多功能止回阀   网站首页>蝶式斜置密封多功能止回阀产品介绍   蝶式斜置密封多功能止回阀

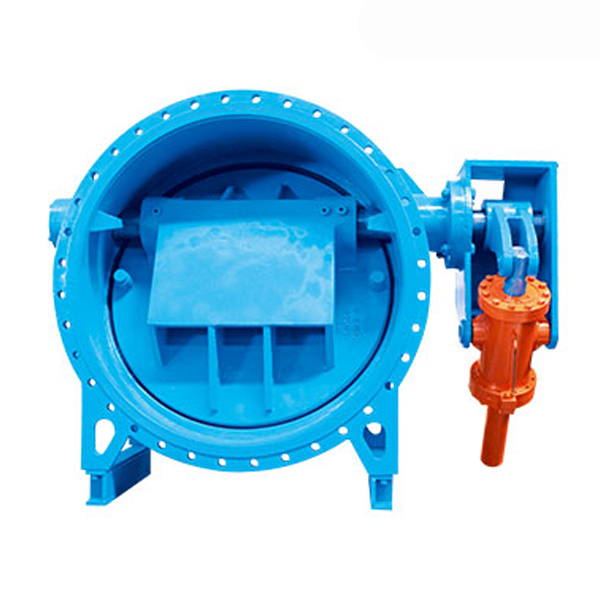

查看蝶式斜置密封多功能止回阀产品图片
  产品名称: 蝶式斜置密封多功能止回阀
  产品分类: 偏心蝶阀
声明:本文中蝶式斜置密封多功能止回阀文字、数据、图片均只适用于参考,蝶式斜置密封多功能止回阀产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。
  提供全套工程阀门解决方案,蝶式斜置密封多功能止回阀售前、售中、售后服务。
  咨询电话:020-38474977 坚固阀门销售部
订购需知请提供以下参数
①产品名称与型号
②提供蝶式斜置密封多功能止回阀口径与使用介质、使用温度
③蝶式斜置密封多功能止回阀是否带附件以便我们的为您正确选型。
二、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的工程师为您提供支持。
如有还有疑问.请致电给我们,我们定会尽心尽力为您提供服务
 蝶式斜置密封多功能止回阀详细介绍

·阀板采用大倾斜度设计,阀座斜置,有效提高了阀门对介质流向的响应速度,更好的利用了介质流动力和重力。同时阀板的桁架流线型设计,可增大过流面积,降低流阻系数,降低运行成本。

·采用独特的偏心摆式结构和外部缓冲机构;

·阀板采用双偏心摆动结构,有利于减少流阻和振动;

·独特的缓冲阻尼油缸有效控制阀门关闭速度减小和消灭水锤,使用时无震动、无噪音、运行平稳。

·完全自适应流向开关,无外挂操作系统,低碳环保。

·无论活塞处于任何位置,缩流断面均为环形,从而确保完美的线性调节特性。


·试验符合GB/T13927-2008《工业阀门 压力试验》标准。

·侧法兰连接符合GB/T17241.6-2008《整体铸铁法兰》标准。同时符合BS4504,ISO7005,DIN2501中PN1.0MPa,PN1.6MPa法兰连接标准。

·13系列符合GB/T12221-2005《金属阀门结构长度》中法兰连接蝶阀13系列尺寸规定。

·14系列符合GB/T12221-2005《金属阀门结构长度》中法兰连接蝶阀14系列尺寸规定。

·流体介质:水、液体

·使用温度:-10~120℃
·适用压力:PN0.6~1.6MPa
·适用尺寸:DN300~DN2600
·连接方式:法兰式
·连接标准:GB·ANSI·DIN·ISO·BS
·阀体寿命:50年


·阀体材质:球墨铸铁 、碳钢、不锈钢

·阀座材质:橡胶、不锈钢

·阀板材质:球墨铸铁 、碳钢、不锈钢

·防腐蚀阀体元件,蓝色环氧树脂涂层

注:所有部件可根据实际工况选用不同材质。
