产品名称: |
BFDG7M41HR管力阀 |
|
产品分类: |
水力控制阀 |
|
声明:本文中BFDG7M41HR管力阀文字、数据、图片均只适用于参考,BFDG7M41HR管力阀产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。 |
|
提供全套工程阀门解决方案,BFDG7M41HR管力阀售前、售中、售后服务。 |
|
咨询电话:020-38474977 坚固阀门销售部 |
|
订购需知请提供以下参数 |
①产品名称与型号 ②提供BFDG7M41HR管力阀口径与使用介质、使用温度 ③BFDG7M41HR管力阀是否带附件以便我们的为您正确选型。
二、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的工程师为您提供支持。
如有还有疑问.请致电给我们,我们定会尽心尽力为您提供服务 |
|

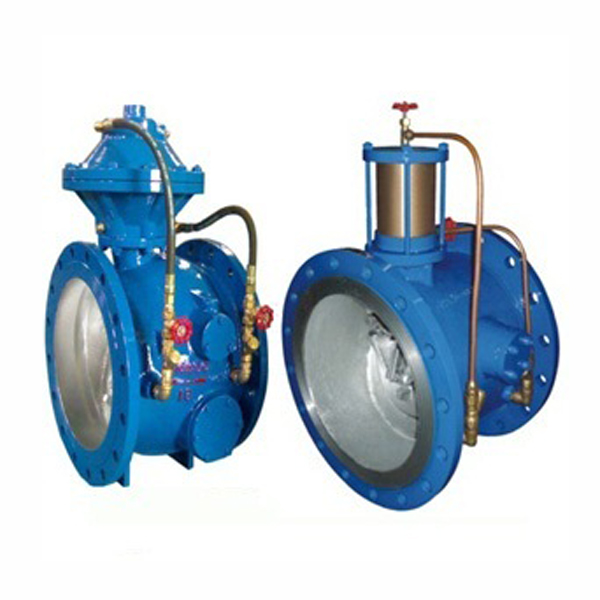

管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的第五代新产品。通过对阀门的流体设计,形成直线型流道,能耗低、运行稳,密封效果好,它兼具电动闸阀、电动蝶阀以及止回阀的功能,通过提高快关时间,能更好地消除水锤危害,保护水泵及管网系统安全。管力阀主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道,设计有活塞式与膜片式两种控制装置,可分别适用于清水、原水类介质和污水、渣浆水类介质;可通过辅助部件,实时反馈阀门在线运行情况,对距离输送工程,实现自动控制与远程检测功能;在产品类型上,公司开发有普通型、回水低压型、污水型等五种规格,以满足不同客户不同工况的需求。由于结构紧凑,体积小,重量轻,特别适用于大口径管路系统。可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等的输送系统,是当前国内外结构***新颖、性能***先进、运行***可靠的泵站新型控制设备。 特点 (1)本阀门由上下碳钢阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。 (2)工作原理:当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作。 应用工况 在泥沙和杂物较多的一些工况(如黄河水质,污水处理系统等),阀门控制管路容易被堵塞,导致阀门失灵;大的杂物还容易把阀板卡住,导致阀门密封不严;还有一些特殊工况,阀门开关时水锤很大,导致阀门开关时响声巨大,甚至造成事故。 主要技术参数 公称通径DN(mm) | 适用温度℃ | 适用介质 | 流阻系数 | ***低工作压力(Mpa) | DN150-DN2000 | 0-80 | 泥污、污水 油品、海水 | 0.3-1.1 | ≥0.1 | 关阀时间(可调) | 开阀时间(可调) | 结构长度标准 | 法兰标准 | 泄漏量 | 快关1-3秒 慢关5-90秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T13927-92 |
主要零件材料 零件名称 | 阀体 | 阀心 | 阀轴 | 密封面 | 填料 | 材料名称 | 球墨铸铁 | 球墨铸铁 | 不锈钢 | 丁腈橡胶 | O型密封圈 | 碳钢 | 碳钢 | 不锈铁 | 不锈钢 | 不锈钢 |
|
主要外形尺寸 公称 通径 | 长度 | 外形尺寸(参考值) | 连接尺寸(标准值) | 1.6 Mpa | 2.5 Mpa | 毫米 | L | L1 | L2 | H | H1 | B | B1 | B2 | n-b | D | D1 | n-d | D | D1 | n-d | 200 | 190 |
|
| 520 |
| 355 |
|
|
| 340 | 295 | 12-22 | 360 | 310 | 12-26 | 250 | 250 |
|
| 580 |
| 420 |
|
|
| 405 | 355 | 12-26 | 425 | 370 | 12-30 | 300 | 270 |
|
| 710 |
| 490 |
|
|
| 460 | 410 | 12-26 | 485 | 430 | 16-30 | 350 | 290 |
|
| 770 |
| 560 |
|
|
| 520 | 470 | 16-26 | 555 | 490 | 16-33 | 400 | 406 |
|
| 830 |
| 625 |
|
|
| 580 | 525 | 16-30 | 620 | 550 | 16-36 | 450 | 432 |
|
| 870 |
| 685 |
|
|
| 640 | 585 | 20-30 | 670 | 600 | 20-36 | 500 | 457 |
|
| 930 |
| 720 |
|
|
| 715 | 650 | 20-33 | 730 | 660 | 20-36 | 600 | 508 |
|
| 1090 |
| 910 |
|
|
| 840 | 770 | 20-36 | 845 | 770 | 20-39 | 700 | 610 | 300 | 240 | 1260 | 520 | 1050 | 760 | 650 | 4-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 | 800 | 660 | 360 | 220 | 1440 | 600 | 1170 | 820 | 720 | 4-30 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 | 900 | 711 | 420 | 300 | 1535 | 650 | 1315 | 950 | 820 | 4-30 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 | 1000 | 811 | 460 | 350 | 1750 | 700 | 1460 | 1040 | 900 | 4-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-55 | 1200 | 850 | 500 | 410 | 1960 | 800 | 1580 | 1240 | 1070 | 4-36 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-55 | 1400 | 950 | 620 | 500 | 2250 | 900 | 1900 | 1400 | 1250 | 4-36 | 1685 | 1590 | 36-48 | 1755 | 1640 | 36-60 | 1600 | 1100 | 750 | 600 | 2500 | 1020 | 2100 | 1520 | 1300 | 4-36 | 1930 | 1820 | 40-55 | 1975 | 1860 | 40-60 | 1800 | 1200 | 850 | 680 | 2820 | 1150 | 2400 | 1620 | 1400 | 4-36 | 2130 | 2020 | 44-56 | 2195 | 2070 | 44-68 | 2000 | 1300 | 980 | 820 | 3150 | 1250 | 2750 | 1800 | 1550 | 4-48 | 2345 | 2230 | 48-60 | 2415 | 2280 | 48-68 |
|
