产品名称： |
700X水泵控制阀 |
| |
产品分类： |
水力控制阀 |
|
声明：本文中700X水泵控制阀文字、数据、图片均只适用于参考，700X水泵控制阀产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。 |
| |
提供全套工程阀门解决方案，700X水泵控制阀售前、售中、售后服务。 |
| |
咨询电话：020-38474977 坚固阀门销售部 |
|
| 订购需知请提供以下参数 |
①产品名称与型号
②提供700X水泵控制阀口径与使用介质、使用温度
③700X水泵控制阀是否带附件以便我们的为您正确选型。
二、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工程师为您提供支持。
如有还有疑问.请致电给我们,我们定会尽心尽力为您提供服务 |
|

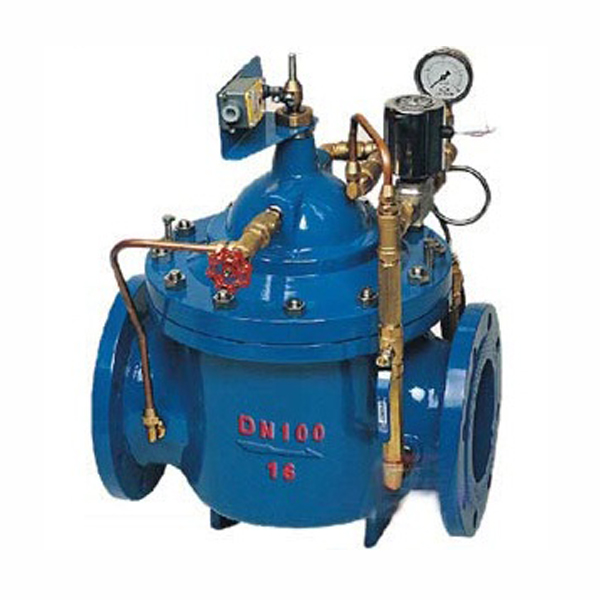

700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。
本产品利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。电磁阀可采用交流电220V或直流电24V。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。 工作原理
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。
当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。 主要技术参数 公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) | 1.0 | 1.5 | 1.1 | 水 | 0-80 | 1.6 | 2.4 | 1.76 | 2.5 | 3.75 | 2.75 |
主要零件材料 零件名称 | 零件材料 | 阀体 阀盖 | WCB | 阀座 阀盘 | 铜合金 | 密封圈 O型圈 | 丁腈橡胶 | 阀杆 | 2Cr13 | 弹簧 | 50CrVA | 针型阀 | 铜合金 | 球阀 | 铜合金 | 浮球阀 | 铜合金 | 微型过滤器 | 不锈钢 |
部件列表
1、电器控制开关2、针阀3、球阀4、主阀5、压力表6、单向阀7、电磁向导阀 主要外形连接尺寸 DN | L | A | A1 | H | H1 | F | D
mm | D1
mm | D2
mm | n-Φd | mm | mm | mm | mm | mm | mm | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | 20 | 180 | 292 | 136 | 342 | 247 | 116 | 105 | 105 | 105 | 75 | 75 | 75 | 58 | 58 | 56 | 4-13.5 | 4-13.5 | 4-14 | 25 | 180 | 292 | 136 | 342 | 247 | 116 | 115 | 115 | 115 | 85 | 85 | 85 | 68 | 68 | 65 | 4-13.5 | 4-13.5 | 4-14 | 32 | 180 | 292 | 136 | 342 | 247 | 116 | 140 | 140 | 140 | 100 | 100 | 100 | 78 | 78 | 76 | 4-17.5 | 4-17.5 | 4-18 | 40 | 240 | 330 | 155 | 395 | 278 | 170 | 150 | 150 | 150 | 110 | 110 | 112 | 88 | 88 | 84 | 4-17.5 | 4-17.5 | 4-18 | 50 | 240 | 330 | 155 | 395 | 278 | 170 | 165 | 165 | 165 | 125 | 125 | 125 | 102 | 102 | 99 | 4-17.5 | 4-17.5 | 4-18 | 65 | 250 | 350 | 165 | 405 | 298 | 180 | 185 | 185 | 185 | 145 | 145 | 145 | 122 | 122 | 118 | 4-17.5 | 4-17.5 | 8-18 | 80 | 285 | 365 | 175 | 430 | 313 | 210 | 200 | 200 | 200 | 160 | 160 | 160 | 133 | 133 | 132 | 8-17.5 | 8-17.5 | 8-18 | 100 | 360 | 410 | 195 | 510 | 350 | 275 | 220 | 220 | 235 | 180 | 180 | 190 | 158 | 158 | 156 | 8-17.5 | 8-17.5 | 8-22 | 125 | 400 | 455 | 220 | 560 | 365 | 310 | 250 | 250 | 270 | 210 | 210 | 220 | 184 | 184 | 184 | 8-17.5 | 8-17.5 | 8-26 | 150 | 455 | 475 | 230 | 585 | 420 | 355 | 285 | 285 | 300 | 240 | 240 | 250 | 212 | 212 | 211 | 8-22 | 8-22 | 8-26 | 200 | 585 | 530 | 255 | 675 | 450 | 460 | 340 | 340 | 360 | 295 | 295 | 310 | 268 | 268 | 274 | 8-22 | 12-22 | 12-26 | 250 | 650 | 623 | 300 | 730 | 470 | 500 | 395 | 405 | 425 | 350 | 355 | 370 | 320 | 320 | 330 | 12-22 | 12-26 | 12-30 | 300 | 800 | 700 | 340 | 760 | 490 | 580 | 445 | 460 | 485 | 400 | 410 | 430 | 370 | 370 | 389 | 12-22 | 12-26 | 16-30 | 350 | 860 | 840 | 415 | 840 | 526 | 640 | 505 | 520 | 555 | 460 | 470 | 490 | 430 | 430 | 448 | 16-22 | 16-26 | 16-33 | 400 | 960 | 880 | 430 | 910 | 570 | 715 | 565 | 580 | 620 | 515 | 525 | 550 | 482 | 482 | 503 | 16-26 | 16-30 | 16-36 | 450 | 1075 | 930 | 460 | 1030 | 610 | 780 | 615 | 640 | 670 | 565 | 585 | 600 | 532 | 550 | 548 | 20-26 | 20-30 | 20-36 | 500 | 1075 | 980 | 490 | 1135 | 665 | 830 | 670 | 715 | 730 | 620 | 650 | 660 | 585 | 585 | 609 | 20-26 | 20-33 | 20-36 | 600 | 1230 | 1060 | 530 | 1270 | 725 | 920 | 780 | 840 | 845 | 725 | 770 | 770 | 685 | 685 | 720 | 20-30 | 20-36 | 20-39 | 700 | 1650 | 1130 | 560 | 1460 | 865 | 980 | 895 | 910 | 960 | 840 | 840 | 875 | 800 | 800 | 820 | 24-30 | 24-36 | 24-42 | 800 | 1750 | 1230 | 610 | 1640 | 975 | 1050 | 1015 | 1025 | 1085 | 950 | 950 | 990 | 905 | 905 | 9285 |
|
|
|
|
