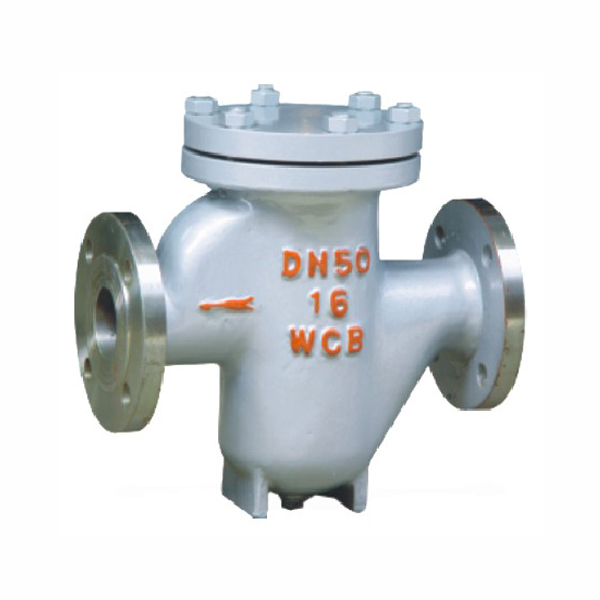

U型过滤器

简要描述：UG型过滤器广泛用于蒸汽、空气、水、油品等系统管道中，过滤器是保护各种计量器、泵机、阀门、疏水器等设备。UG型过滤器压力损失小，流通面积大，抗污性强。排污方便。主要性能参数型号公称压力工作温度(℃)滤网目数适用介质UG-A2.030020～150蒸汽、空气、水、油UG-B5．O42520～150蒸汽、空气、水、油主要零件材料UG-B型过滤

基础信息

产品分类

过滤阀

厂商性质

私有

发布时间

2019-06-16

浏览次数

141

过滤阀

Product Center

新闻中心

News Center

API/JIS API美标、JIS日标球阀

产品介绍

UG型过滤器广泛用于蒸汽、空气、水、油品等系统管道中，过滤器是保护各种计量器、泵机、阀门、疏水器等设备。

UG型过滤器压力损失小，流通面积大，抗污性强。排污方便。

主要性能参数

型号	公称压力	工作温度(℃)	滤网目数	适用介质
UG-A	2.0	300	20～150	蒸汽、空气、水、油
UG-B	5．O	425	20～150	蒸汽、空气、水、油

主要零件材料

UG-B型过滤器 UG-A型过滤器	零件名称	材料
	阀体	碳钢、不锈钢
	滤网盖	碳钢、不锈钢
	滤芯网	不锈钢
	垫片	金属石墨

UG-A型过滤器主要外形尺寸

型号	公称通径(DN)	外形尺寸(mm)
型号	公称通径(DN)	A	L	H
UG型一A	10	150	80	125
	15	150	80	125
	20	180	100	153
	25	180	100	153
	40	200	155	304
	50	300	155	340
	65	340	220	380
	80	400	250	420
	100	500	295	502
	150	600	335	650
	200	786	395	770

UG-B型过滤器主要外形尺寸

UG型一B	公称通径 (DN)	外形尺寸 (mm)
	公称通径 (DN)	L	H1	H2
	15	270	90	145
	20	270	90	145
	25	270	90	145
	32	320	125	175
	40	320	125	175
	50	320	125	175
	65	430	140	220
	80	430	140	220
	100	430	140	220
	125	460	160	235
	150	460	170	235
	200	460	190	235
