网站首页>T型管道过滤器产品介绍 |
|
 |
 |
| |
产品名称： |

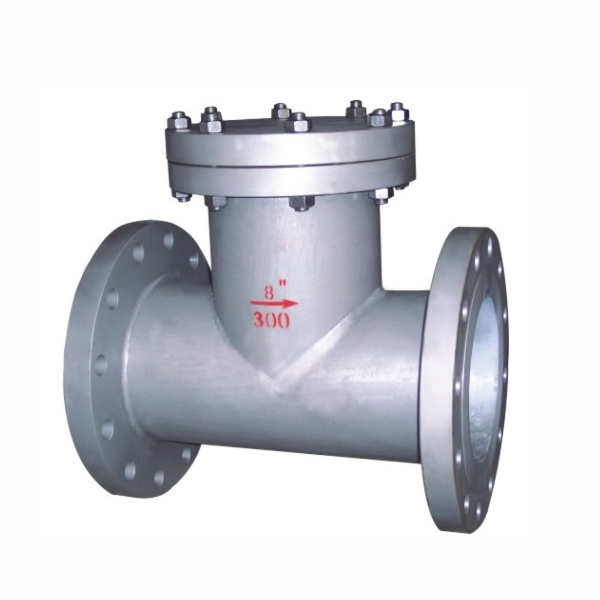

T型管道过滤器 |
| |
产品分类： |
过滤阀 |
|
声明：本文中T型管道过滤器文字、数据、图片均只适用于参考，T型管道过滤器产品的具体型号、原理、参数、结构、尺寸、等详情请与我们联系。 |
| |
提供全套工程阀门解决方案，T型管道过滤器售前、售中、售后服务。 |
| |
咨询电话：020-38474977 坚固阀门销售部 |
|
| 订购需知请提供以下参数 |
①产品名称与型号
②提供T型管道过滤器口径与使用介质、使用温度
③T型管道过滤器是否带附件以便我们的为您正确选型。
二、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工程师为您提供支持。
如有还有疑问.请致电给我们,我们定会尽心尽力为您提供服务 |
|
SB14型法兰连接直通式T型过滤器：
公称直径（DN） | 主要尺寸 | L1 | L2 | b | 50 | 230 | 115 | R3/8" | 65 | 260 | 130 | R3/8" | 80 | 280 | 140 | R3/4" | 100 | 350 | 175 | R3/4" | 150 | 450 | 225 | M20×1.5 | 200 | 500 | 250 | M20×1.5 | 250 | 590 | 295 | M20×1.5 | 300 | 680 | 340 | M20×1.5 | 350 | 790 | 395 | M22×1.5 | 400 | 850 | 425 | M22×1.5 | 500 | 1000 | 500 | M22×1.5 | 600 | 1200 | 600 | M22×1.5 |
|
SB34型法兰连接直角式T型过滤器：
公称直径（DN） | 主要尺寸 | L1 | L2 | b | 50 | 230 | 115 | R3/8" | 65 | 260 | 130 | R3/8" | 80 | 280 | 140 | R3/4" | 100 | 350 | 175 | R3/4" | 150 | 450 | 225 | M20×1.5 | 200 | 500 | 250 | M20×1.5 | 250 | 590 | 295 | M20×1.5 | 300 | 680 | 340 | M20×1.5 | 350 | 790 | 395 | M22×1.5 | 400 | 850 | 425 | M22×1.5 | 500 | 1000 | 500 | M22×1.5 | 600 | 1200 | 600 | M22×1.5 |
|
|
|
|
